Générateur d’air chaud et performance énergétique
Dans le cadre d’un projet d’amélioration et de performance énergétique, nous avons été contacté afin de définir, concevoir et réaliser un générateur d’air chaud répondant à
des caractéristiques particulières de température et de contre-pression, alimenté par des gazs de torchère, afin de chauffer un débit d’air précis pour alimenter un moteur atmosphérique puis un échangeur thermique.
Pour répondre à l’utilisation envisagée et aux cycles de marche demandés, il nous a fallu concevoir un matériel très spécifique et sélectionner les composants les plus
appropriés parmi ceux présents sur le marché.
Sans entrer ici dans le détail de nos critères de définition, nous avons adopté pour ce projet les technologies suivantes :
- Pour la génération du débit d’air
> soufflante annulaire alimentée par variateur de vitesse. - Pour le réglage de la température
> répartition du débit d’air entre air de combustion (qui se transforme en fumées de combustion chaudes) et air de dilution (qui ramènent les fumées à la température demandée).
> prépositionnement du servomoteur de répartition selon une loi température-position, puis correction en fonction de la température réelle mesurée (régulation de température) - Pour le brûleur gaz
> débit gaz asservi au débit d’air de combustion par un régulateur de rapport gaz-air.

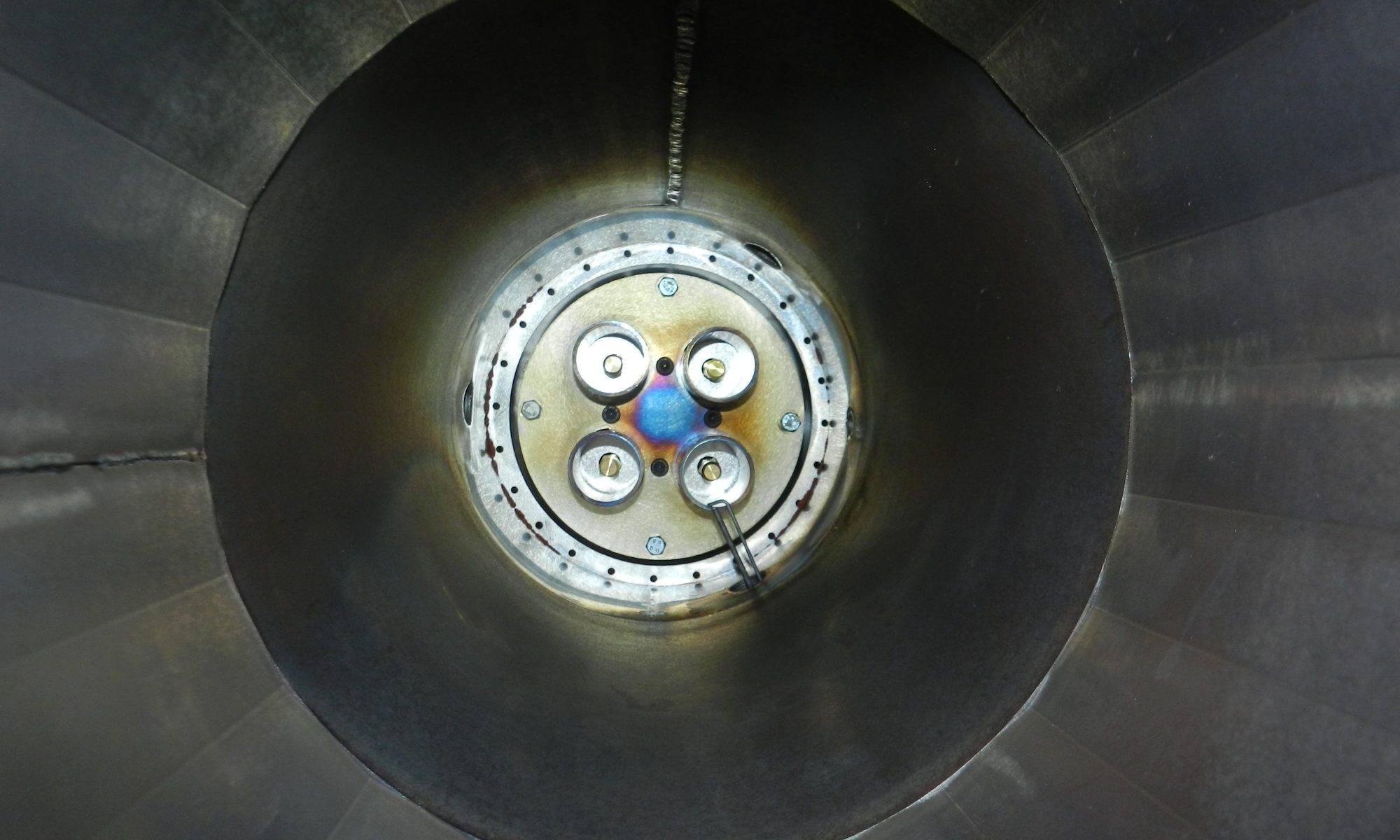

> brûleur du type air soufflé à mélange au nez et flammes multiples. - Pour la chambre de combustion
> construction à faible inertie thermique et refroidissement intégré.
> forme circulaire adaptée à l’utilisation prévue
> sortie sur bride circulaire pouvant recevoir un flexible ou toute autre pièce spécifique
